Manual - Modulo Diodo LED SMG RGB

Objetivo

El objetivo de este manual es ofrecer la manera de testear el modulo Diodo LED SMG RGB KY-009 con nuestro Uno R3 haciendo que este encienda los 3 colores (Azul, rojo y verde) cambiandose gradualmente entre ellos.

Materiales necesarios:

• Modulo Led SMD RGB KY-009 para Arduino
• Uno R3 + Cable USB para Arduino
• 1 Resistencia 180 ohm 5% 1/4W
• 2 Resistencia 120 ohm 5% 1/4W
• Jumpers Macho-Hembra 20cm

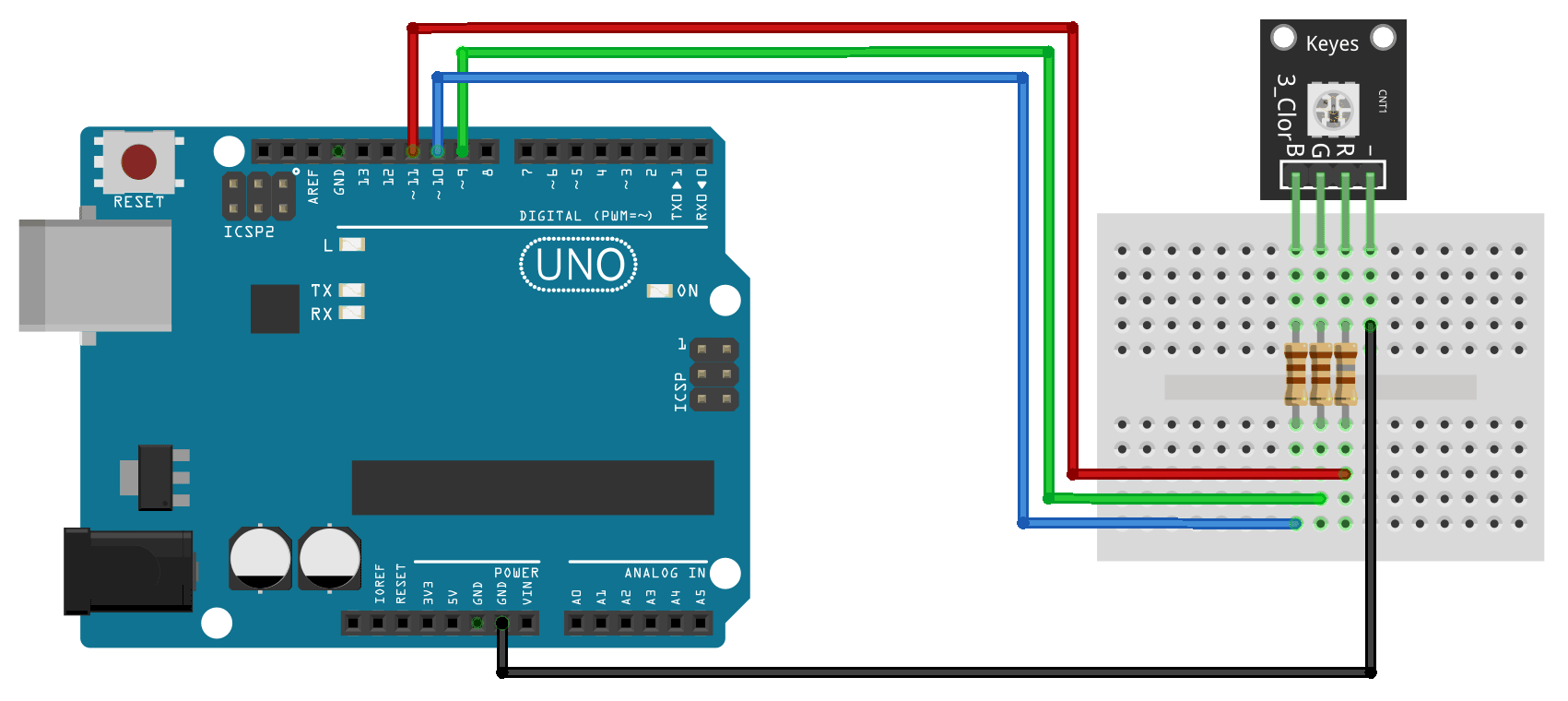

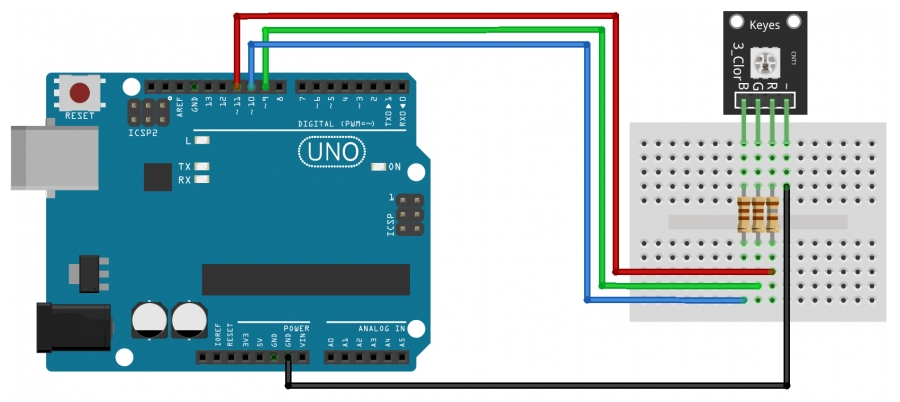

Diagrama de conexión:

 Codigo utilizado:

int redpin = 11; //select the pin for the red LED
int bluepin =10; // select the pin for the  blue LED
int greenpin = 9;// select the pin for the green LED

int val;

void setup() {
  pinMode(redpin, OUTPUT);
  pinMode(bluepin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  for(val = 255; val > 0; val--)
  {
    analogWrite(redpin, val);  //set PWM value for red
    analogWrite(bluepin, 255 - val); //set PWM value for blue
    analogWrite(greenpin, 128 - val); //set PWM value for green
    Serial.println(val); //print current value
    delay(1);
  }
  for(val = 0; val < 255; val++)
  {
    analogWrite(redpin, val);
    analogWrite(bluepin, 255 - val);
    analogWrite(greenpin, 128 - val);
    Serial.println(val);
    delay(1);
  }
}
