Objetivo
El objetivo de este manual es ofrecer la manera de testear el modulo Zumbador Activo con nuestro Uno R3 haciendo que la bocina empiece a emitir un sonido.
Materiales necesarios:
- Modulo zumbador Activo (Buzzer) KY-012 para Arduino
- Uno R3 + Cable USB para Arduino
- Jumpers Macho-Hembra 20cm

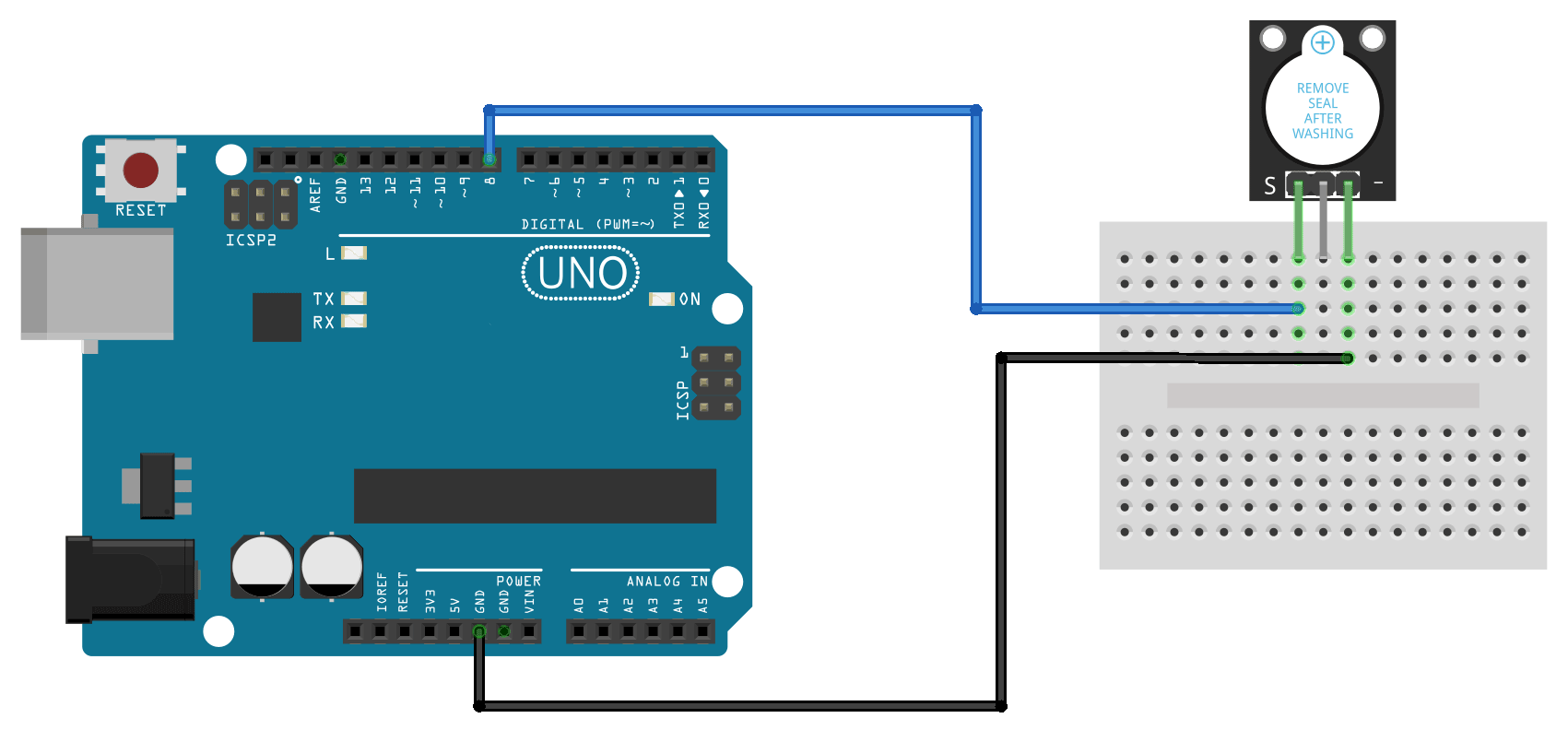

Diagrama de conexión:
SENSOR KY-006 |
ARDUINO UNO R3 |
Pin (S) | GND (-) |
Pin (-) | Pin 13 |
Codigo utilizado:
int Buzzer = 13;
void setup ()
{
pinMode (Buzzer, OUTPUT);
}
void loop ()
{
digitalWrite (Buzzer, HIGH);
delay (4000);
digitalWrite (Buzzer, LOW);
delay (2000);
}
