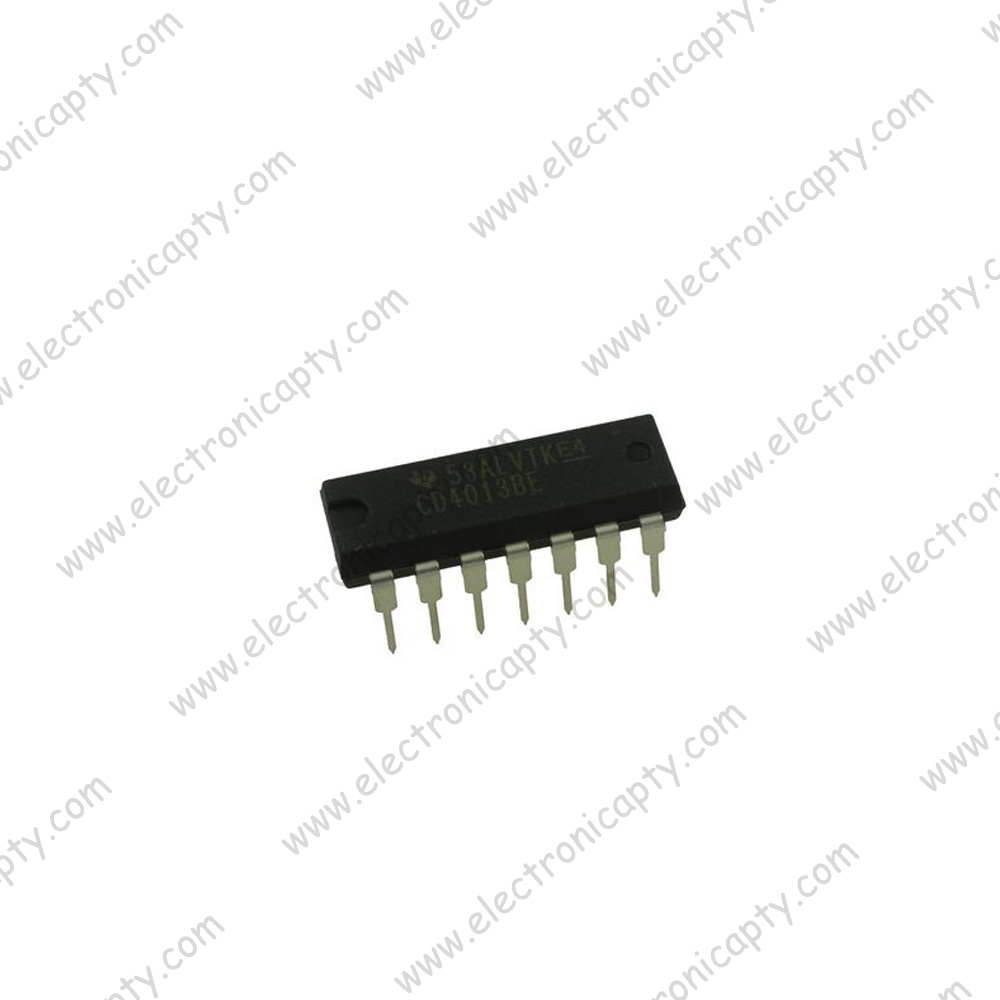

Circuito integrado CD4013BE (Dual Flip-Flop)

Descripción

El circuito integrado CD4013BE se compone de dos biestables de datos idénticos independientes. Cada biestable cuenta con entradas independientes de datos, configuración, reinicio y reloj, así como con salidas Q y Q\. Estos dispositivos se pueden utilizar en aplicaciones de registro de desplazamiento y aplicaciones de conteo y conmutación (conectando la salida Q\ a la entrada de datos). El nivel lógico presente en la entrada D se transfiere a la salida Q durante la transición positiva del impulso de reloj. La configuración y el reinicio son independientes del reloj y se realizan mediante un nivel elevado en la línea de ajuste o reinicio, respectivamente.

• Configuración de reinicio
• Funcionamiento biestable estático con retención indefinida de estado mediante nivel de reloj en posición alta o baja
• Funcionamiento de velocidad media con velocidad de conmutación típica de reloj de 16MHz a 10V
• Características de salida simétricas, estandarizadas
• Probado al 100% para corriente de reposo a 20V
• Corriente de entrada máxima de 1µA a 18V sobre todo el rango de temperatura del encapsulado, 100nA a 18V y 25°C
• Aplicaciones: Reloj y Temporización, Electrónica de Consumo

Especificaciones

• Tipo: CMOS
• Familia: CD4000
• Tipo de Flip-Flop: D
• Tipo de disparo: Edge Positivo
• Tipo de salida: Differential / Complementaria
• Retardo de propagación: 45 ns
• Tensión  de alimentación mínima: 3 V
• Tensión de alimentación máxima: 18 V
• Frecuencia: 12 MHz
• Salida de corriente: 6.8 mA
• Temperatura de funcionamiento mínima: -55°C
• Temperatura de funcionamiento máxima: 125°C
• Encapsulado DIP
• 14 pines

Sustituto

NTE4013B, NTE4013BT
