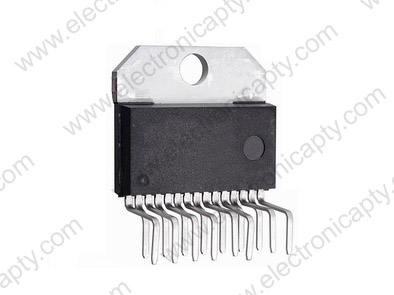

Circuito Integrado L298N (Puente H)

Descripción

El L298N es un controlador de puente completo doble de alto voltaje y alta corriente diseñado para aceptar niveles lógicos de TTL estándares e impulsar cargas inductivas, como relés, solenoides, motores de paso y de corriente continua.

• Bajo voltaje de saturación
• Protección contra exceso de temperatura
• Alta inmunidad al ruido
• Aplicaciones: Control de motor
• Especificaciones
• Tipo de motor: Puente completo
• Número de salidas: 4
• Corriente de salida: 2 A
• Voltaje de salida: 46 V
• Tensión de alimentación mínima: 4.5 V
• Tensión de alimentación máxima: 7 V
• Temperatura de operación mínima:  - 25°C
• Temperatura de operación máxima: 150 °C
• Encapsulado:  ZIP (multiwatt)
• 15 pines

Sustituto

NTE7071
