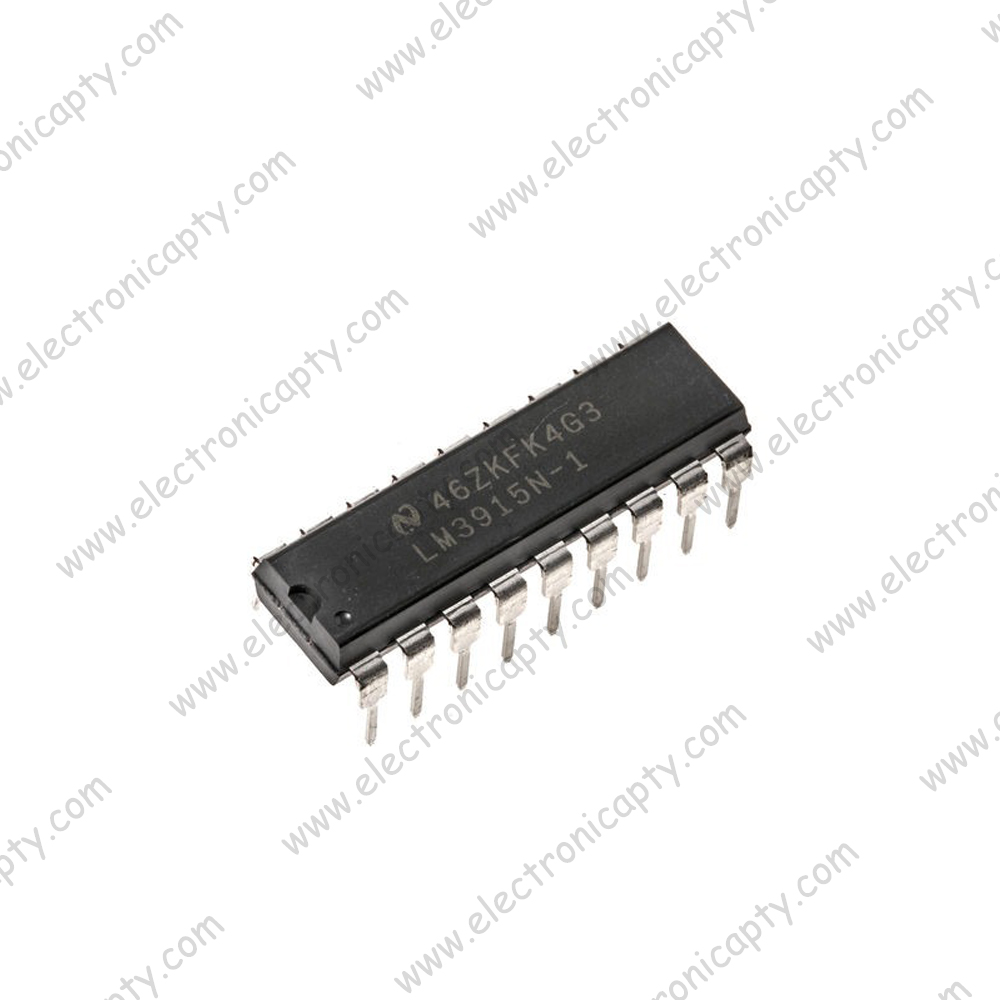

Circuito Integrado LM3915

Descripción

Circuito Integrado LM3915 que detecta los niveles de tensión analógicas e impulsa diez LED, LCD o pantallas fluorescentes de vacío, proporcionando una visualización / paso análogo logarítmica de 3 dB. Una de las espigas se cambia la visualización de un gráfico de barras a un indicador de puntos en movimiento. unidad actual LED está regulada y programable, lo que elimina la necesidad de resistencias limitadoras de corriente. El sistema de visualización conjunto puede operar desde una sola fuente de alimentación tan bajo como 3V o tan alto como 25V. El IC contiene una referencia de voltaje ajustable y un divisor de tensión exacta de diez pasos. La memoria intermedia de entrada de alta impedancia acepta señales abajo a tierra y hasta dentro de 1,5 V de la alimentación positiva. Además, se necesita ninguna protección contra las entradas de ± 35V. La memoria intermedia de entrada conduce 10 comparadores individuales referenciados al divisor de precisión. La precisión es generalmente mejor que 1 dB.

• LED, Aplicación de Control VU Meter, Power Meters
• Tensión de entrada: 3V a 25V

Especificaciones

• Control de atenuación: Tipo analógico
• Número de salidas:  10
• Voltaje de entrada mínima: 3 V
• Voltaje de entrada máxima: 25 V
• Corriente de salida: 30 mA
• Tensión de salida: 1.28  V
• Temperatura de trabajo mínima: 0°C
• Temperatura de trabajo máxima:  70°C
• Encapsulado DIP
• Número de pines: 18

Sustituto

NTE 1509
