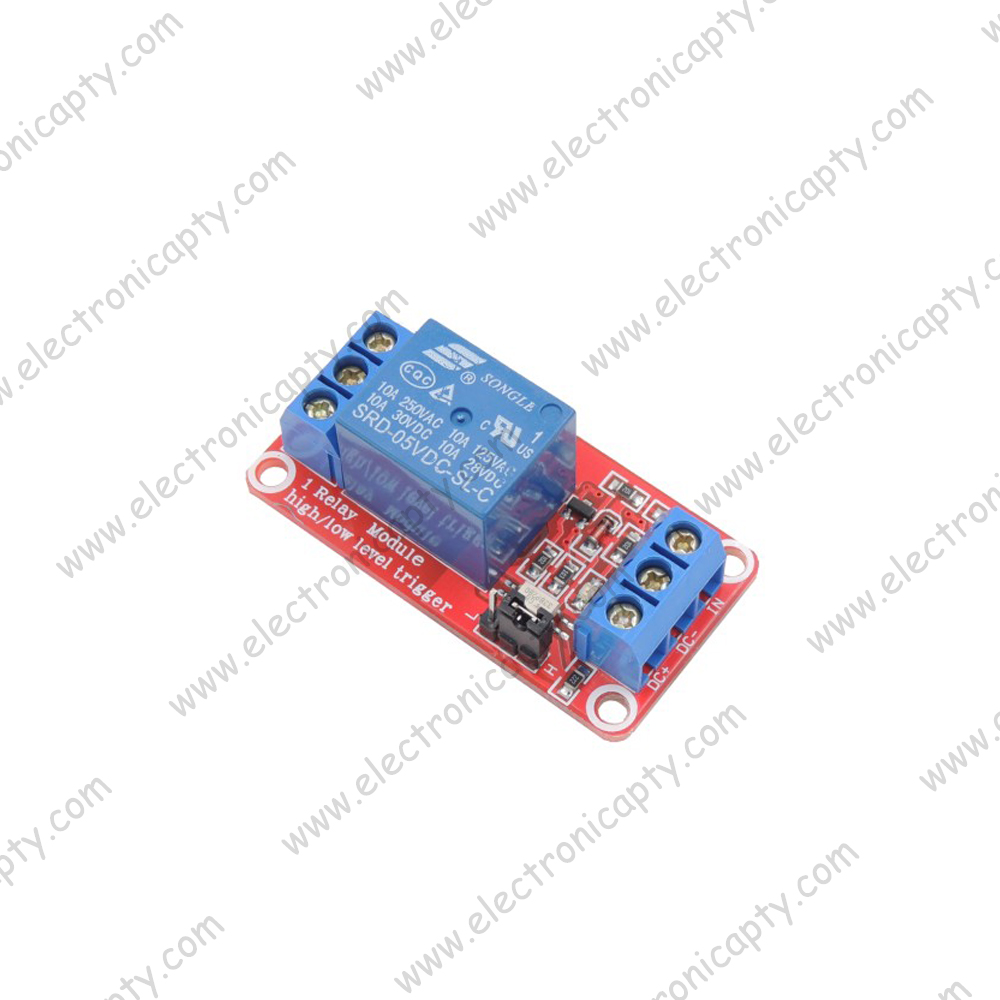

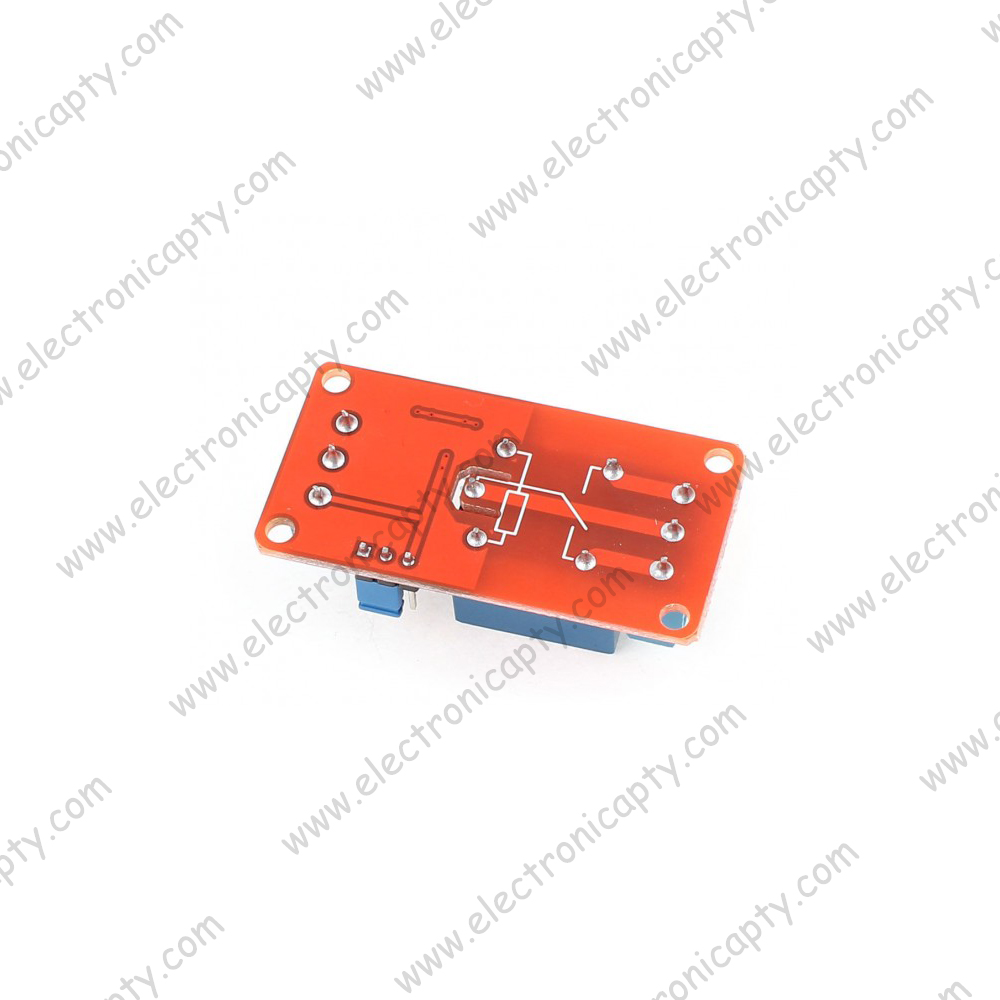

Modulo Relay 1CH con Optoacoplador y Activacion en Alta o Baja para Arduino

Descripción

Este módulo es capaz de controlar elementos eléctricos que funcionan con tensiones y corrientes más altas de las que puede manejar un circuito electrónico, además, permite al usuario seleccionar, mediante un jumper, si la activación se realiza con estado alto (HIGH) o estado bajo (LOW).

Este producto,  en particular de 1 canal (1 Relé), posee componentes ópticos que permiten aislar eléctricamente la etapa de control de la de potencia, dando como resultado un diseño que protege a los elementos de la etapa de control.

Características:

• Tensión de Alimentación: 5 VDC
• Consumo del Módulo: 75mA (0.075A) Aprox.
• Selector de Nivel de Activación (mediante jumper)
• Diodo de protección para la bobina del Relé
• Diodo LED indicador de estado de alimentación
• Diodo LED indicador de estado de activación del relé
• Módulo con borneras para fácil conexión
• Soporta tensiones de 250VAC a 10A en carga Resistiva
• Soporta tensiones de 30VDC a 10A
• Cuatro agujeros de pernos de montaje, 3.1mm de diámetro

Interfaz del módulo:

• DC +: fuente de alimentación positivo (VCC)
• DC: fuente de alimentación negativo (GND)
• En: puede ser el relé de control de nivel alto o bajo

Salidas de relé:

• No: interfaz de relé normalmente abierto
• Com: relés de interfaz común
• Nc: interfaz de relé normalmente cerrado
•

Opciones de trigger de nivel alto y bajo:

• Es el trigger de bajo nivel cuando el puente se conecta a baja pin
• Es el trigger de alto nivel cuando el puente se conecta a alta pin
