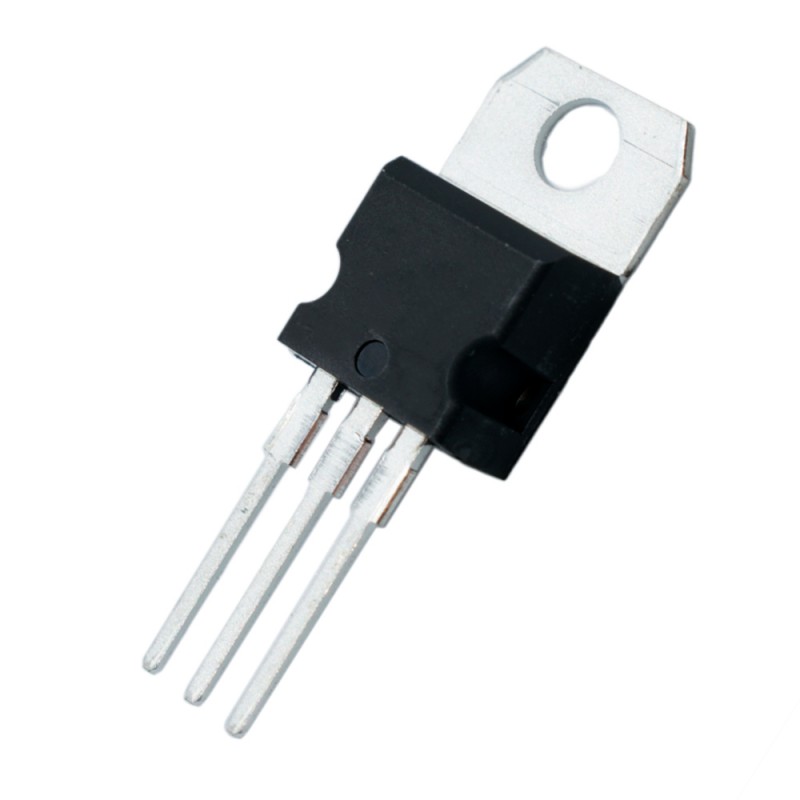

Transistor TIP120

Descripción

El TIP120 es un transistor con darlington diseñado para su uso en aplicaciones de amplificación de uso general y de conmutación de baja velocidad.

• Alta ganancia de corriente continua
• Construcción monolítica con resistencia de derivación base-emisor incorporada
• Con darlington
• Complemento del TIP125, TIP126, TIP127

Aplicaciones: Audio, industrial

• Polaridad del transistor: NPN
• Voltaje colector base VCBO: 60 V
• Voltaje colector emisor VCEO: 60 V
• Voltaje emisor base VEBO: 5 V
• Corriente de colector DC Ic: 5 A
• Disipación de potencia Pc (Tc=25°C) : 65 W
• Ganancia de corriente DC hFE: 1000 hFE
• Norma de cualificación automotriz: AEC-Q100
• Temperatura de operación mínima: -65 °C
• Temperatura de operación máxima: 150 °C
• Modelo: BB4
• Encapsulado: TO-220
• 3 pines

Sustituto

• NTE261  2SD560  2SD1765  TIP112  2SD1765  TIP121 TIP122 TIP132
