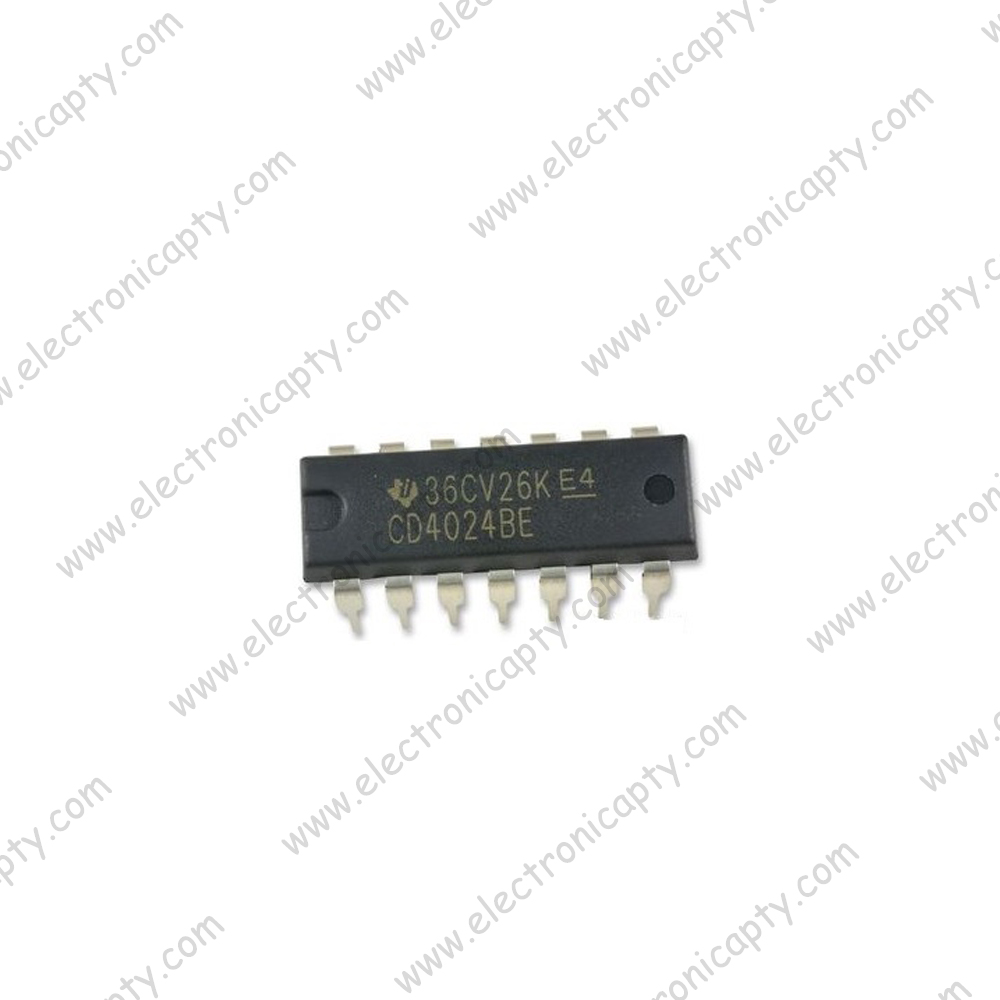

Circuito Integrado CD4024 Ripple-Carry Binary counter/Divide

Descripción

El CD4024BE es un contador / divisor binario CMOS de 7 etapas con capacidad de ripple-carry y etapas de contador de flip-flops maestro-esclavo. El estado de un contador avanza un conteo en la transición negativa de cada pulso de entrada. Un nivel alto en la línea RESET restablece el contador a su estado de todo ceros. La acción del disparador Schmitt en la línea de pulsos de entrada permite tiempos de subida y bajada ilimitados. Todas las entradas y salidas están en buffer.

• Operación de velocidad media
• Operación completamente estática
• Entrada y salida buffer
• 100% probado para corriente en reposo a 20V
• Características de salida simétricas estandarizadas
• Operación completamente estática
• Reinicio común
• Corriente de entrada máxima de 1μA a 18V
• Aplicaciones: Procesado de Señal

Especificaciones

• Tipo: CMOS
• Familia: CD400
• Tipo de contador: Binario con acarreo de ripple/divisor
• Frecuencia de reloj: 24 MHz
• Conteo máximo: 7
• Tensión de alimentación mínima: 3 V
• Tensión de alimentación máxima: 18 V
• Temperatura de funcionamiento mínima:  -55 ° C
• Temperatura de funcionamiento máxima: 125 ° C
• Encapsulado: DIP
• Número de pines: 14

Sustituto

NTE4024B, NTE4024
