Reloj de tiempo real AT24C128 + memoria DS18B20 + Sensor de temperatura(RTC DS1307)

Descripción

Reloj de tiempo real DS1307, memoria EEPROM AT24C128 y sensor de temperatura DS1307. Ideal para datalogging. El RTC requiere para su funcionamiento una pila de litio CR1220 (no incluida).

• DS1307 chip de reloj en tiempo real, compatible con el protocolo de comunicaciones I2C
• Chip de memoria EEPROM AT24C128, soporta el protocolo de comunicaciones I2C
• DS18B20 chip sensor de temperatura digital, soporta el protocolo de comunicación de interfaz de un solo cable
• Módulo de cristal 32.768kHz proporciona señales precisas de reloj
• Base para batería CR1220
• Soporte de entrada de tensión de 5 V DC
• Conexiones de contactos separados a espacio estándar de 2,54 mm
• PCB: 34.2 (mm) x20 (mm)

NOTA: Bateria CR1220  NO incluida

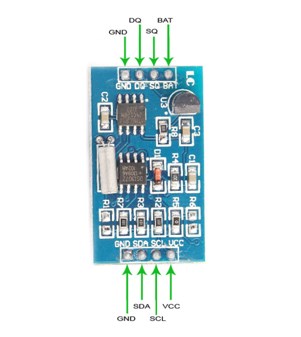

Diagrama
