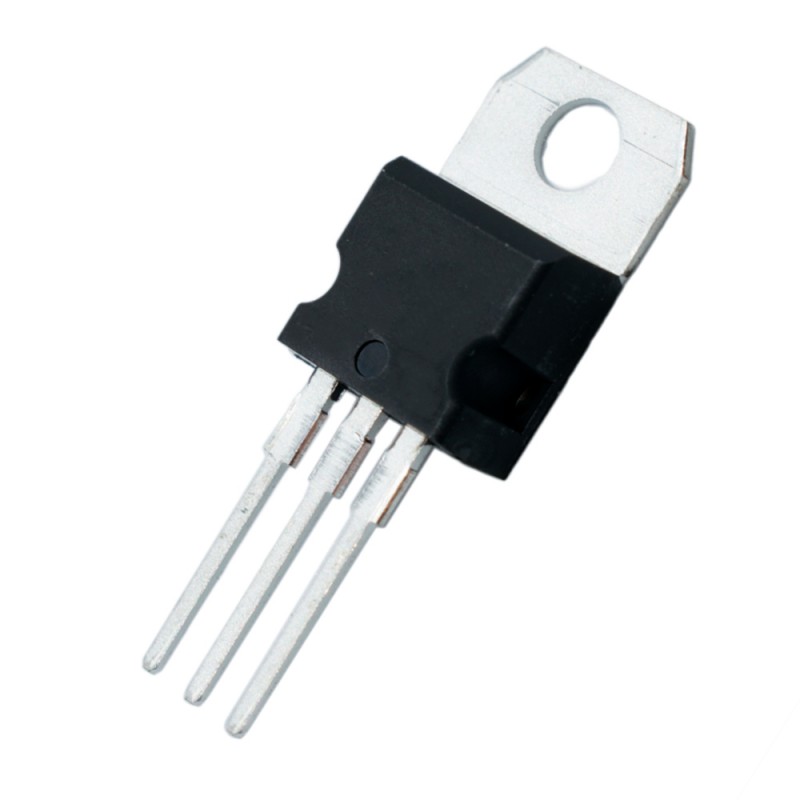

Transistor TIP122

Descripción

El TIP122 es un transistor con diodo darlington diseñado para su uso en  aplicaciones de conmutación de baja velocidad y amplificación.

• Voltaje de colector a emisor (Vce) de 100 V
• Corriente continua de colector (Ic) de 5 A
• Disipación de potencia de 65 W
• Rango de temperatura de funcionamiento de la unión de -65 °C a 150 °C
• Voltaje de saturación de colector a emisor de 2V con Ic=3 A
• Ganancia de corriente de CD de 1000 con Ic=3 A
• Complementario al TIP125/126/127

Aplicaciones: Procesado de señal, administración de potencia, dispositivos portátiles, electrónica de consumo,industrial

• Polaridad del transistor: NPN
• Voltaje colector base VCBO: 100 V
• Voltaje colector emisor VCEO: 100 V
• Voltaje emisor base VEBO: 5 V
• Corriente colector DC Ic: 5 A
• Disipación de potencia colector Pc (Tc=25°C): 65 W
• Ganancia de DC hFE: 1000 hFE
• Temperatura de operación mínima: -65 °C
• Temperatura de operación máxima: 150 °C
• Encapsulado: TO-220
• 3 pines

Sustituto

• NTE261 2SD560 2SD1765 TIP112  TIP120  TIP121  2SD1765  TIP132
